БРС 350 "Будівельний" Діаметр 250 мм +.100 мм. Глибина буріння 1900 мм

ВИРОБНИЦТВО І РЕАЛІЗАЦІЯ ВИСОКОМІЦНОГО РУЧНОГО БУРОВОГО ІНСТРУМЕНТУ СЕРІЙНО ТА НА ЗАМОВЛЕННЯ З УРАХУВАННЯМ ОСОБЛИВОСТЕЙ ЗАСТОСУВАННЯ.

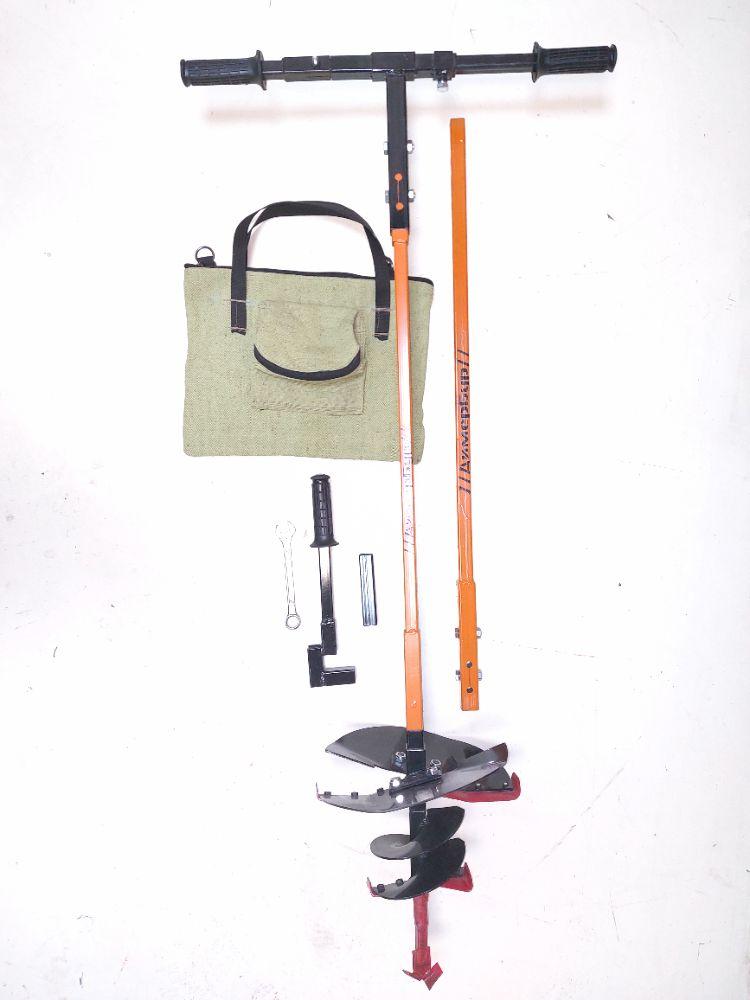

Інструмент повністю відповідає представленому на фото.


Ручний будівельний бур БРС-350 д 250 високоміцний інструмент підвищеної продуктивності призначений для проведення робіт на важких грунтах з підвищеною засміченістю кореневими домішками і твердою фракцією. Бур має прохідну шнековий фрезу 100 мм і робочу лопать 250 мм спеціальної конфігурації з вертикальними підрізними елементами. В комплект бура входить додаткова штанга 800 мм і зсувні держак завдовжки 800 мм, яка може зрушуватися на сторону для збільшення зусилля при проходженні перешкоди. Можлива комплектація бура додатковим комплектом робочих фрез до 450 мм. Також додатковими штангами до 4-х метрів.



Конструкція бура:



1 Основна штанга довжиною 1300 мм виготовлений з профільної труби 20*20*2 і підсилена внутрішньою вставкою 15*15*2 мм по всій довжині.. На кінці штанги встановлена шпилька М16 для кріплення наконечника і фіксації прохідний фрези. Шпилька приварена до внутрішнього підсилювача і по колу зафіксована електро заклепками що виключає відрив шпильки в процесі роботи.



2 Додаткова штанга довжиною 800 мм виготовлений з профільної труби 25*25*2 мм і перехідною труби 30*30*2 мм з кріпильними отворами під болт М10. У відповідальних частинах штанга підсилена внутрішньою вставкою 20*20*2 мм.



3 Зсувний рукоять загальною довжиною 800 мм складається з рухомої частини 20*20*2 мм з внутрішньою вставкою і фіксується двома болтами М10*20. і Т-подібної конструкції горизонтального відрізка труби 25*25*2 посиленого у відповідальних частинах трубою 30*30*2 мм і горизонтальної кріпильної частиною з труби 30*30*2 з кріпильними отворами під болт М10.



4 Насадка прохідна шнекова двох витковая діаметром 100 мм і ріжучим елементом із загартованої сталі ст45 призначена для роботи в парі з робочою фрезою на м'яких грунтах з вмістом кореня і каменю. Ця насадка перешкоджає зсуву бура при зіткненні з твердими перешкодами. Насадка може працювати як окремий елемент для буріння лунок діаметром 100 мм.



5 Лопать робоча діаметром 250 мм складається з двох частин. Виготовлена з листової сталі товщиною 3 мм Має знімних ріжучі елементи із загартованої сталі СТ45. Спеціальна конфігурація лопаті забезпечує вільне проходження грунту завдяки більш плавного зрізу пласта, а вертикальні корені рези забезпечують зріз ґрунту стінок лунки що позитивно впливає на зростання інструменту з робочою лунки. Кріплення фрез здійснюється приварними болтами М10*20 міцність 8.8. і гайками М10 міцність 8.8



6.Насадка пелюсткова кріпильна для встановлення робочих лопатей.



7 Наконечник бура виготовлений з броні листа. Має два підрізних зуба для вільного проходження твердих грунтів і приварений до гайки М16 міцність 8.8 для фіксації прохідних фрез.



8 Подьемный важіль призначений для більш зручного вилучення бура з лунки.



9 Бур може комплектуватися брезентовою сумкою для зберігання дрібних деталей і лопат.



Гарантійний ремонт зламів і деформацій бура проводиться протягом 6 місяців.
